[FSK_25] breakout board 만들기 - 6

아마 이 포스팅 1~2번 정도 더 포스팅하면 드디어 진짜로 완성될 듯하다.


라우팅

저번 포스팅에서 핀 간격으로 인해 12V 네트를 라우팅 못하는 이슈가 있었는데, 직접 커넥터의 풋프린트를 다시 그리면서 해결할 수 있었다.

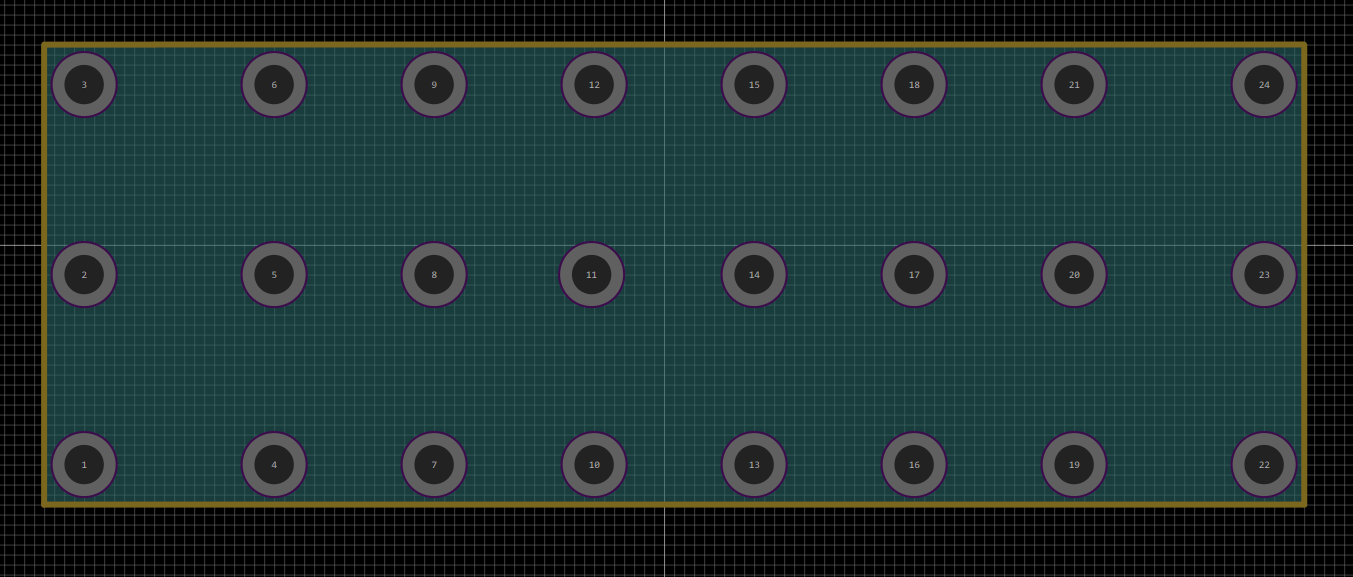

Gray(24pin)

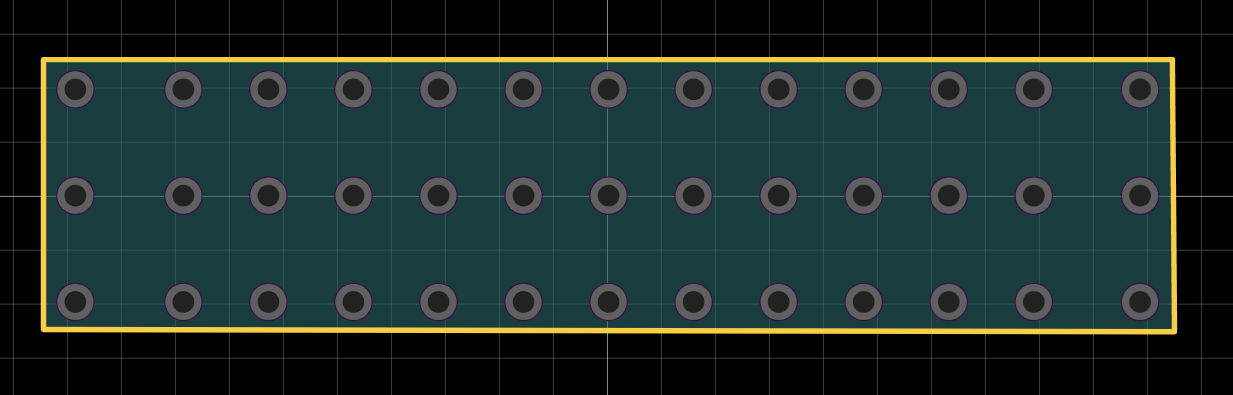

Black(39pin)

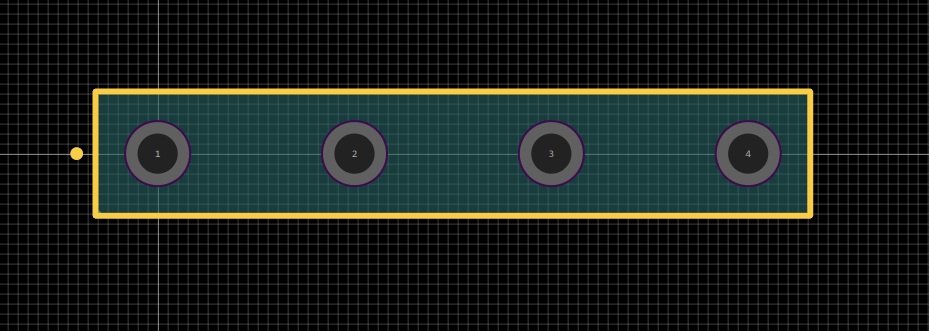

4pin

그레이 커넥터는 작업실에 있어서 버니어로 직접 측정해서 핀간격을 설정했다.
0.02mm 정도의 오차가 있을 수도 있을 것 같은데 이 정도는 그냥 적당히 핀을 구부리면 들어갈 것 같다.

문제는 블랙 커넥터이다.
Emu black의 숫 커넥터가 작업실에 없어서 암커넥터를 보고 적당히 핀 간격을 설정해서 그렸는데, 잘 맞았으면 좋겠다..

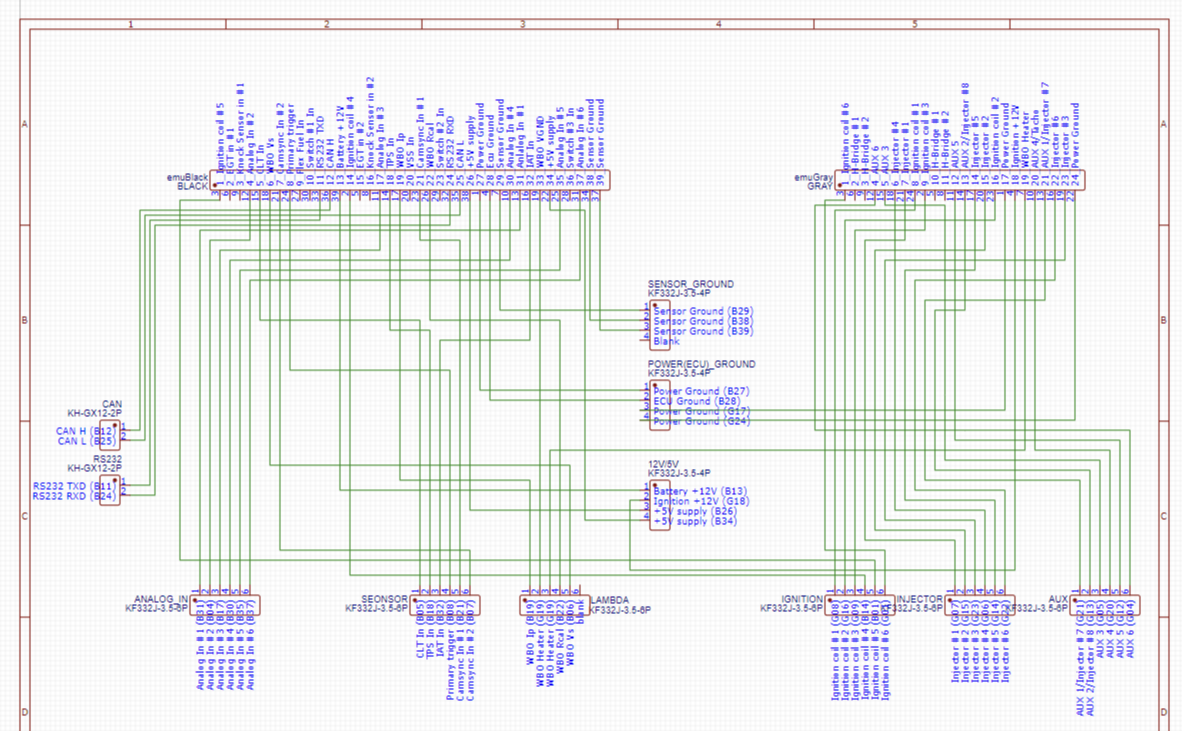

최종 배선도

최종 배선도

아마 배선도는 더 이상 수정할 일이 없을 것 같다.
이전과 바뀐 점은 오타 수정과 Power Ground의 핀을 커스텀 핀으로 바꾼 것 이렇게 있다.


풋프린트

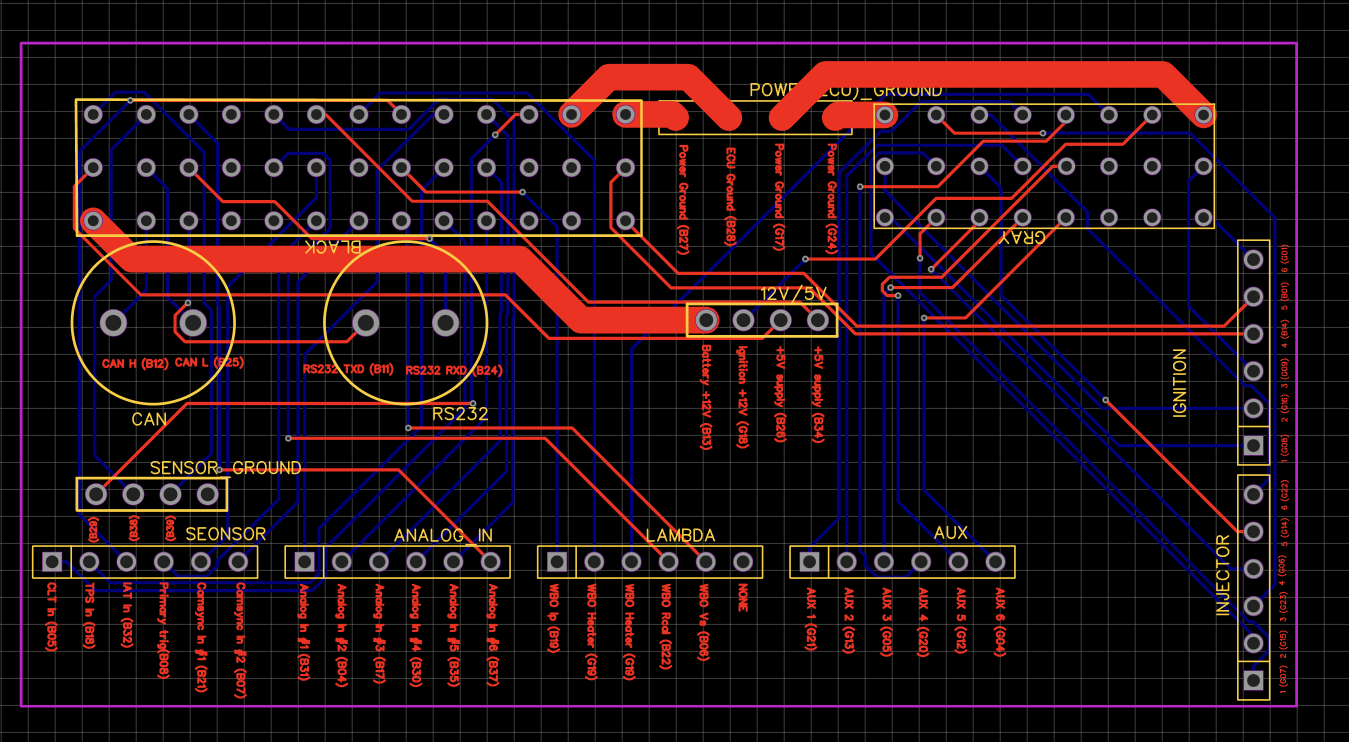

아무것도 모르고 시작한 거라 오토라우팅만 딸깍해서 돌리면 다 되는 건 줄 알았는데, DRC검사를 해서 오류를 잡아줘야 하는 것 같았다.

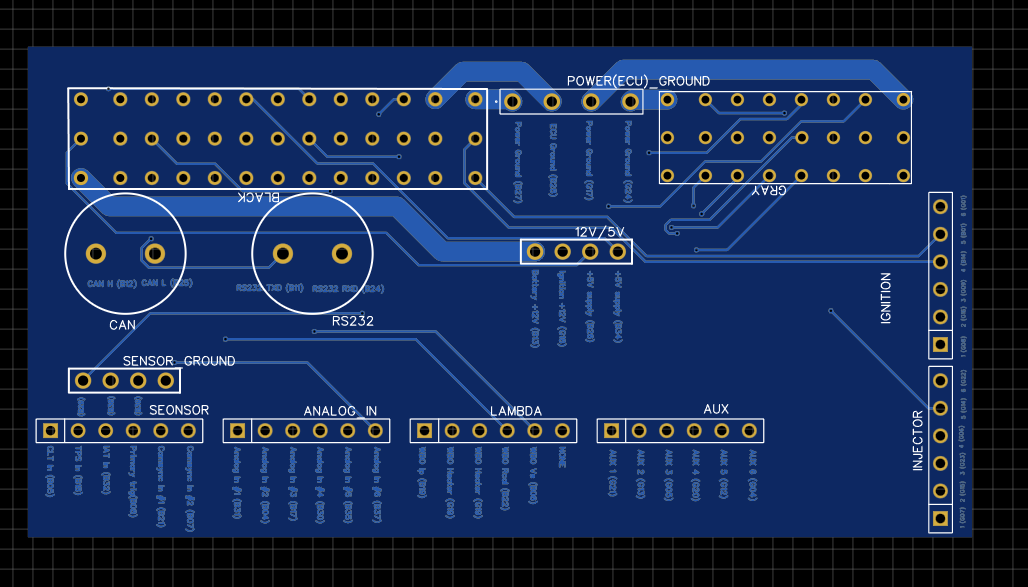

12V 네트가 너무 두꺼워서 현재는 이런 형태로 배치를 해뒀는데 솔직히 마음에 안 들어서 조금 더 고민을 해봐야겠다.
아니면 그냥 레이어를 4층으로 늘려버리는 방안도 생각 중이다.

아마 내일 동아리에서 얘기해보고 난 뒤 최종본(찐)을 그릴 수 있을 듯하다.(두근두근)
