[FSK-25] breakout board 만들기 - 5

끝날듯하다가도 계속 고쳐야 할 부분이 눈에 들어와서 끝나지가 않는다 ㅜㅜ..

그리고 이번에 또 한 번 갈아엎었다.

수정 전

수정 후 최종(?)

이번에는 크게 바뀐건 없고 pcb보드 위에 커넥터를 직접 납땜하는 게 아니라길래

원형 커넥터를 그냥 일반 핀헤드로 전부 바꿔버렸다.

(핀 이름도 하나하나 다시 써줬다 흑흑)

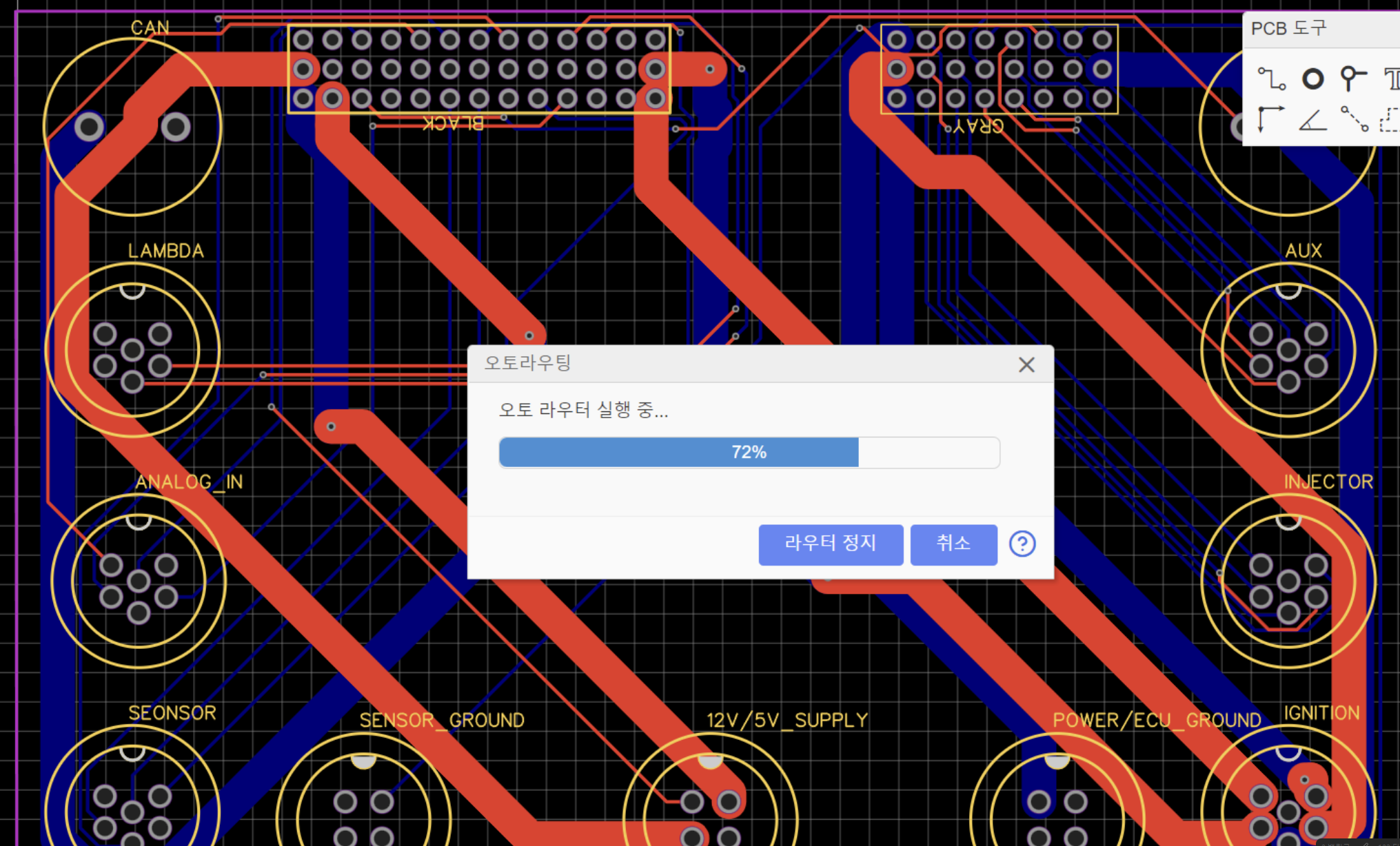

라우팅

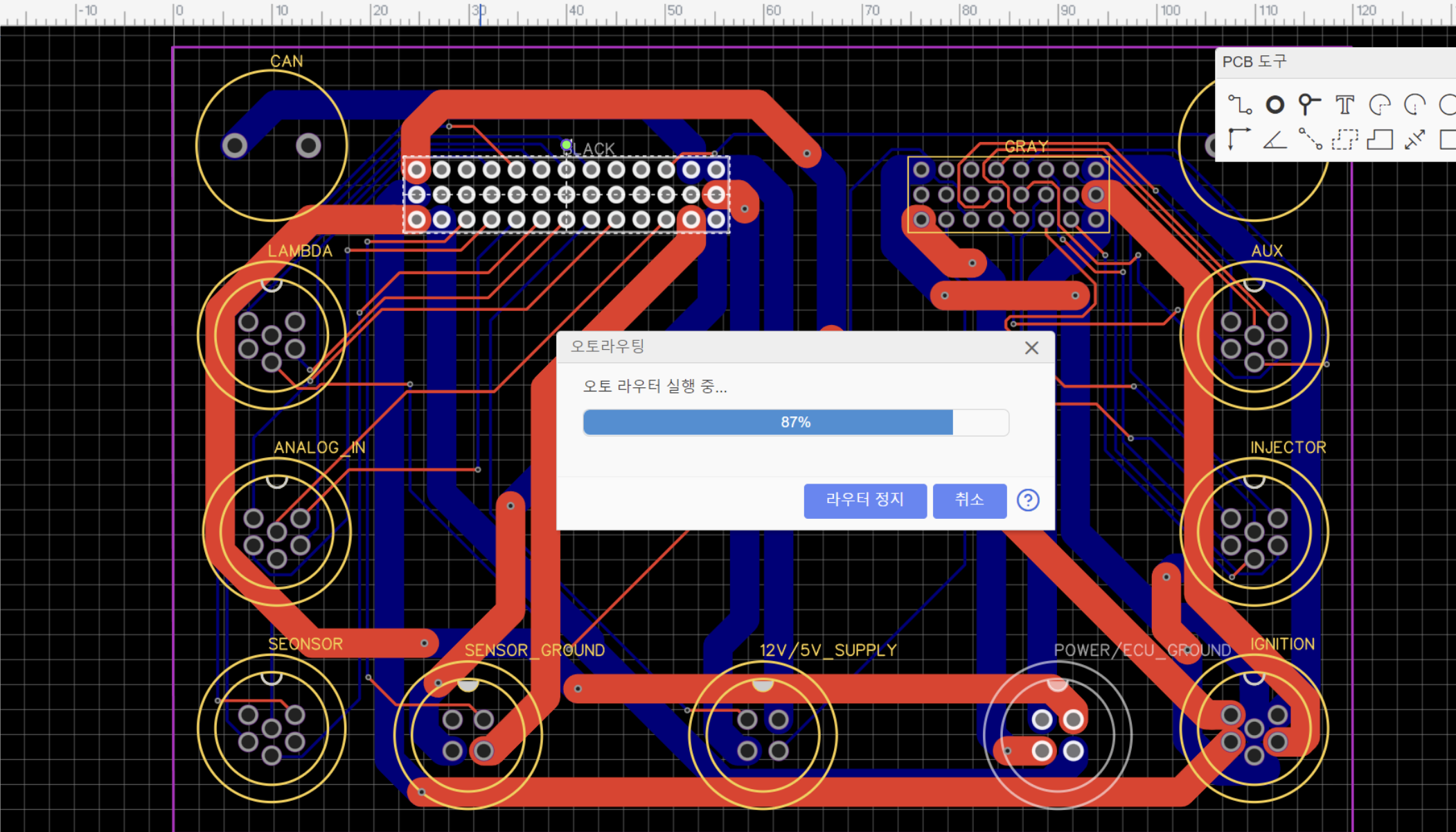

삽질의 흔적들..

라우팅을 하면서도 문제가 발생했는데, 네트 간 간격을 0.3으로 세팅했더니 39핀 2행에 있는 녀석들이 라우팅이 안 됐다.

몇 시간 삽질하긴 했는데, 이 문제는 그냥 풋프린트를 다시 그리면 아마 해결될 것으로 보인다.



풋프린트

그리고 39핀, 24핀 커넥터의 풋프린트도 라이브러리에는 맞는 게 없어서 결국 내가 직접 그리기로 했다.

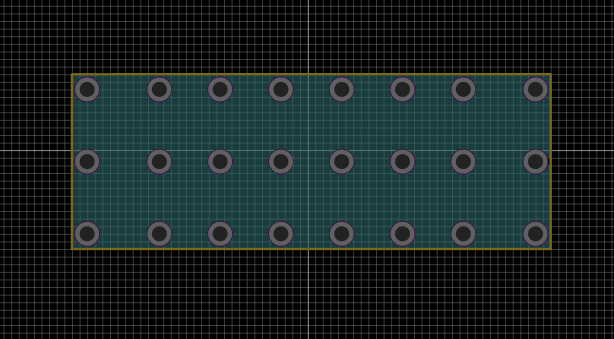

emu_gray_footprint

24핀은 대충 완성했다.

emu_black_footprint

39핀은 아직 그리는 중인데 제발 한 번에 커넥터가 들어맞았으면 좋겠다..

그리고 이왕 하는 거 이번에는 핀 옆에 이름도 하나하나 써주기로 했다.



이번주 안에는 꼭 완성해서 주문할 수 있기를 ㅎㅎ..



-끗-
