25.02.18 - 25.02.24
시동용 배선을 완성했으니 이번에는 전체 배선도를 그리게되었다.
(원래는 easyEDA에서 그리다가 동아리원 모두 사용가능한 visio로 그려달라는 요청이있어서 이번에는 visio로 그렸다)

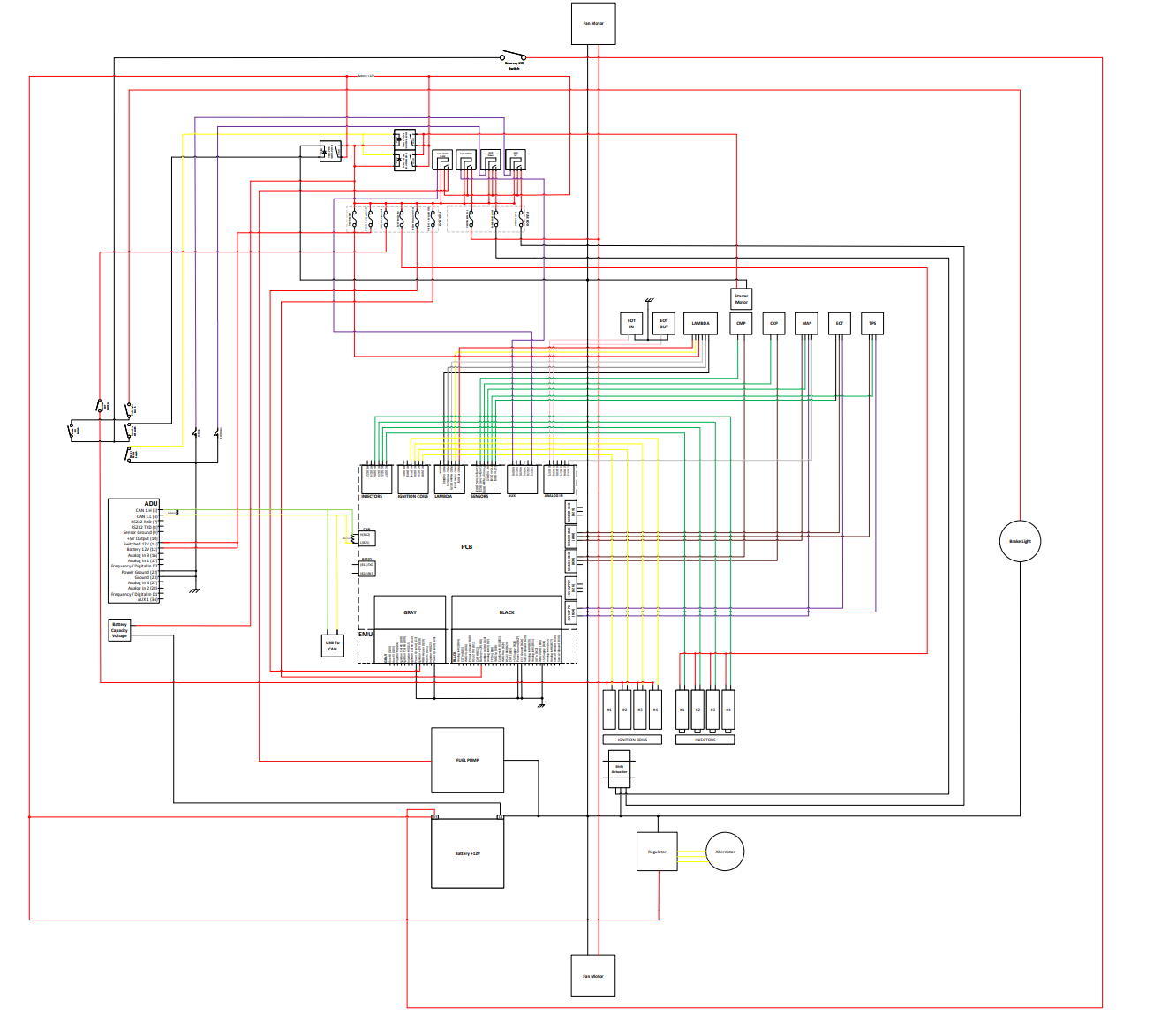

전체 배선도는 위와 같다.
이번 배선도는 엔진 센서들을 제외한 나머지 부분들을 최대한 실제 차량의 위치와 비슷하게 배치하는게 목표였다.

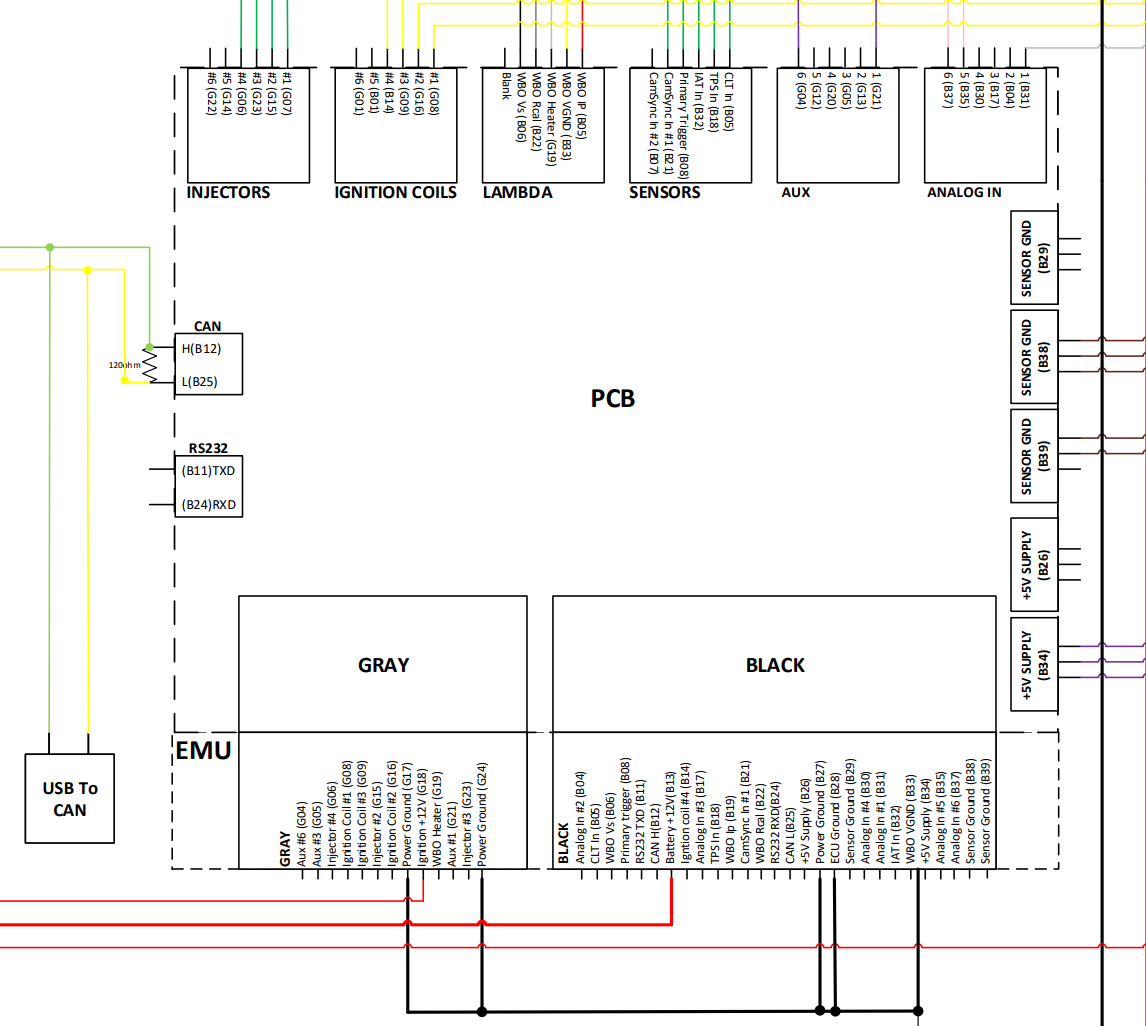

중앙에는 저번에 만들었던 PCB가 위치하고있다.
우측에는 엔진쪽에 부착된 센서들과 브래이크등이 위치하고 있다.

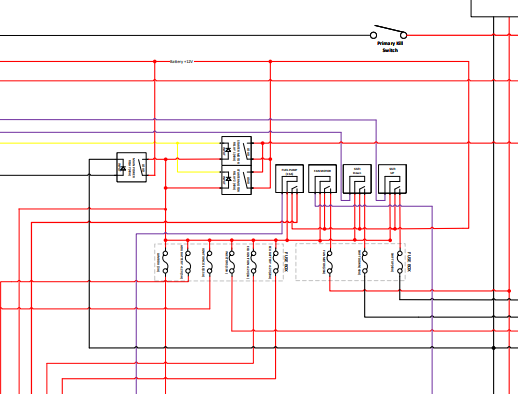

PCB위쪽의 릴레이와 퓨즈들이다.
처음 배선을 그릴때는 릴레이쪽 배선을 연결할때 실수를 많이했는데, 지금은 동작 방식을 확실하게 이해하게 된 것 같다.
왼쪽에는 버튼들과 스위치들이 위치하고있다.
끗
