[작업일지]BreakOut PCB기반 시동용 배선 그리기 (완료)

작업 기간: 25.02.08 - 25.02.11

---

저번에 만들었던 PCB를 기반으로 시동용 배선을 그리게 되었따



배선은 24년도에 제작했던 차량의 배선을 기준으로 emu black manual과 honda_cbr_600_rr_2007_2008_manual 을 참고하여 그렸다.

작업은 EasyEda에서 했으며 이번에는 최대한 이쁘게 그리려고 나름 노력했음(..)

센서 쪽은 금방 끝냈는데, 릴레이 퓨즈 쪽에서 조금 삽질을 했다..

그래도 삽질하면서 릴레이 와이어링은 확실히 감을 잡은 듯

(삽질의 흔적들..)

---

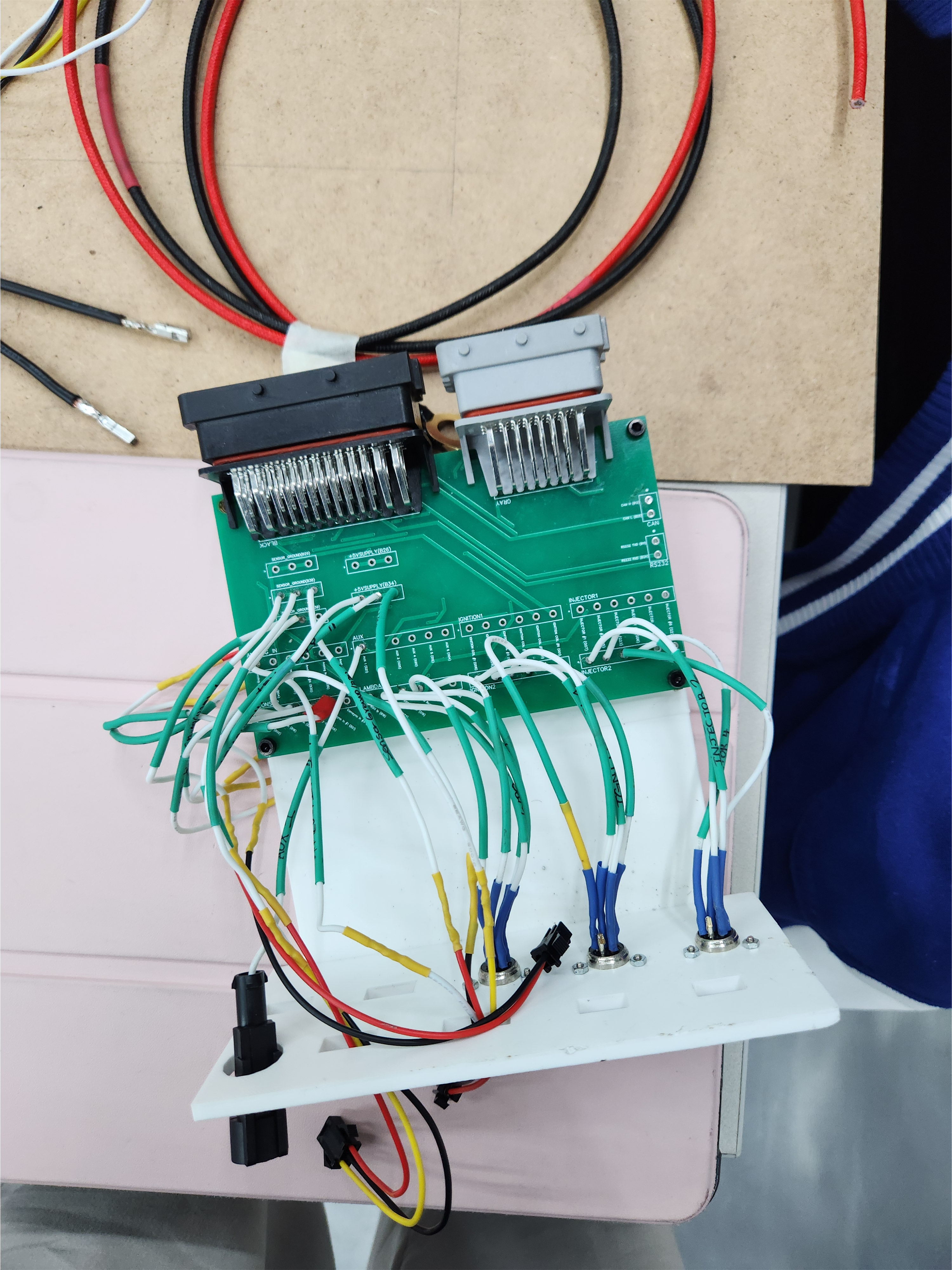

완성 PCB

이번엔  커넥터도 잘 들어가서 무난하게 납땜 해줬음



본가에 가느라 내 눈으로 확인은 못했지만 잘 동작하는 모습이다 ㅎㅎ



0부터 시작해서 수많은 삽질 끝에 실제 사용할 PCB를 만들어 보다니 감회가 새롭다.
