[작업일지] ESP32-EMU BLACK CAN Logger (진행 중)

방치해 뒀던 변속 아두이노 글을 이번에 다시 작성하면서 느낀 건데, 오래되니깐 진짜 내가 뭘 했는지 기억이 안 난다..
앞으로는 웬만하면 바로바로 기록으로 남겨야겠음..

---

목표

자작차에 들어가는 ECU EMU BLACK의 캔 버스에서 데이터 로깅하기

현재 상황

아두이노 우노 R4 : 무작위 CAN 메시지 생성용
ESP32 + 캔 통신 모듈: 생성된 캔 메시지 로깅, 로깅된 무작위 값 파이어베이스로 전송
파이어베이스: ESP32로부터 받은 CAN 데이터 WEB UI로 표시

---

와이어링

무작위 CAN DATA 송신용 아두이노 우노 R4 WiFi
 사진
CAN 데이터 수신 테스트용 ESP 32
사진

---

코드

무작위 CAN DATA 송신용 아두이노 우노 R4 WiFi

#include <SPI.h>
#include <mcp_can.h>

const int SPI_CS_PIN = 10;
MCP_CAN CAN(SPI_CS_PIN);

void setup() {
  Serial.begin(115200);
  while (CAN_OK != CAN.begin(MCP_ANY, CAN_500KBPS, MCP_8MHZ)) {
    Serial.println("CAN 초기화 실패");
    delay(100);
  }
  CAN.setMode(MCP_NORMAL);
  Serial.println("CAN 초기화 완료");
  randomSeed(analogRead(0));
}

void loop() {
  // 무작위 센서 값 생성
  int rpm  = random(800, 8500);     // 2 bytes
  int map  = random(20, 255);       // 2 bytes
  byte tps = random(0, 101);        // 1 byte (0~100%)
  byte clt = random(60, 120);       // 1 byte (60~120°C)
  byte iat = random(10, 70);        // 1 byte (흡입온도)
  byte battRaw = random(120, 150);  // 1 byte (12.0~15.0V → battRaw=120~150)

  float batt = battRaw / 10.0; // 디버깅용

  // CAN 데이터 구성
  const long canId = 0x600;
  byte data[8];
  data[0] = (rpm >> 8) & 0xFF;
  data[1] = rpm & 0xFF;
  data[2] = tps;
  data[3] = (map >> 8) & 0xFF;
  data[4] = map & 0xFF;
  data[5] = iat;
  data[6] = clt;
  data[7] = battRaw;

  // 전송
  byte sndStat = CAN.sendMsgBuf(canId, 0, 8, data);
  if (sndStat == CAN_OK) {
    Serial.print("송신 성공 (ID 0x600) | RPM: ");
    Serial.print(rpm);
    Serial.print(" | TPS: ");
    Serial.print(tps);
    Serial.print("% | MAP: ");
    Serial.print(map);
    Serial.print(" | CLT: ");
    Serial.print(clt);
    Serial.print(" | IAT: ");
    Serial.print(iat);
    Serial.print(" | Batt: ");
    Serial.print(batt, 1);
    Serial.println("V");
  } else {
    Serial.println("송신 실패");
  }

  delay(1000);
}

CAN 데이터 수신 테스트용 ESP32

#include <WiFi.h>
#include <HTTPClient.h>
#include <ArduinoJson.h>
#include <SPI.h>
#include <mcp_can.h>
#include <EMUcan.h>

// ===== WiFi 설정 =====
const char* WIFI_SSID = ""; //와이파이 SSID
const char* WIFI_PASSWORD = ""; //와이파이 비번

// ===== Firebase 설정 =====
const String FIREBASE_HOST = "";
const String FIREBASE_PATH = "/logs";
const String FIREBASE_SECRET = "";  // DB 비공개 상태일 경우 필요

// ===== CAN 설정 =====
#define SPI_CS_PIN 5
#define CAN_INT_PIN 4
MCP_CAN CAN(SPI_CS_PIN);
EMUcan emu;

void setup() {
  Serial.begin(115200);
  delay(1000);

  // Wi-Fi 연결
  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
  Serial.print("WiFi 연결 중");
  while (WiFi.status() != WL_CONNECTED) {
    delay(500); Serial.print(".");
  }
  Serial.println(" 연결 완료");

  // CAN 초기화
  if (CAN.begin(MCP_ANY, CAN_500KBPS, MCP_8MHZ) != CAN_OK) {
    Serial.println("CAN 초기화 실패"); while (1);
  }
  CAN.setMode(MCP_NORMAL);
  pinMode(CAN_INT_PIN, INPUT);

  Serial.println("시스템 초기화 완료");
}

void loop() {
  if (digitalRead(CAN_INT_PIN) == LOW) {
    long unsigned int id; byte len, buf[8];
    CAN.readMsgBuf(&id, &len, buf);

    // 수신된 CAN 메시지 출력 (파싱 전 원시 출력)
    Serial.print("RAW CAN ID: 0x");
    Serial.print(id, HEX);
    Serial.print(" Payload: ");
    for (byte i = 0; i < len; i++) {
      if (buf[i] < 0x10) Serial.print("0");
      Serial.print(buf[i], HEX); Serial.print(" ");
    }
    Serial.println();

    // EMUcan 파싱
    emu.checkEMUcan(id, len, buf);

    // 파싱된 측정값 출력
    int rpm = emu.emu_data.RPM;
    int tps = emu.emu_data.TPS;
    int clt = emu.emu_data.CLT;
    int map = emu.emu_data.MAP;
    float batt = emu.emu_data.Batt / 10.0;

    Serial.printf("EMU Data - RPM: %d, TPS: %d, CLT: %d, MAP: %d, Batt: %.1fV\n", rpm, tps, clt, map, batt);

    // Firebase 업로드
    if (WiFi.status() == WL_CONNECTED) {
      HTTPClient http;
      String url = FIREBASE_HOST + FIREBASE_PATH + "/" + String(millis()) + ".json?auth=" + FIREBASE_SECRET;

      StaticJsonDocument<256> doc;
      doc["rpm"] = rpm;
      doc["tps"] = tps;
      doc["clt"] = clt;
      doc["map"] = map;
      doc["batt"] = batt;

      String jsonStr;
      serializeJson(doc, jsonStr);

      http.begin(url);
      http.addHeader("Content-Type", "application/json");
      int httpResponseCode = http.PUT(jsonStr);

      if (httpResponseCode > 0) {
        Serial.println("Firebase 업로드 성공");
      } else {
        Serial.print("Firebase 업로드 실패: ");
        Serial.println(http.errorToString(httpResponseCode));
        Serial.print("HTTP 응답 코드: ");
        Serial.println(httpResponseCode);
      }

      http.end();
    } else {
      Serial.println("WiFi 연결 안 됨");
    }
  }

  delay(50); // 속도 조절
}

---

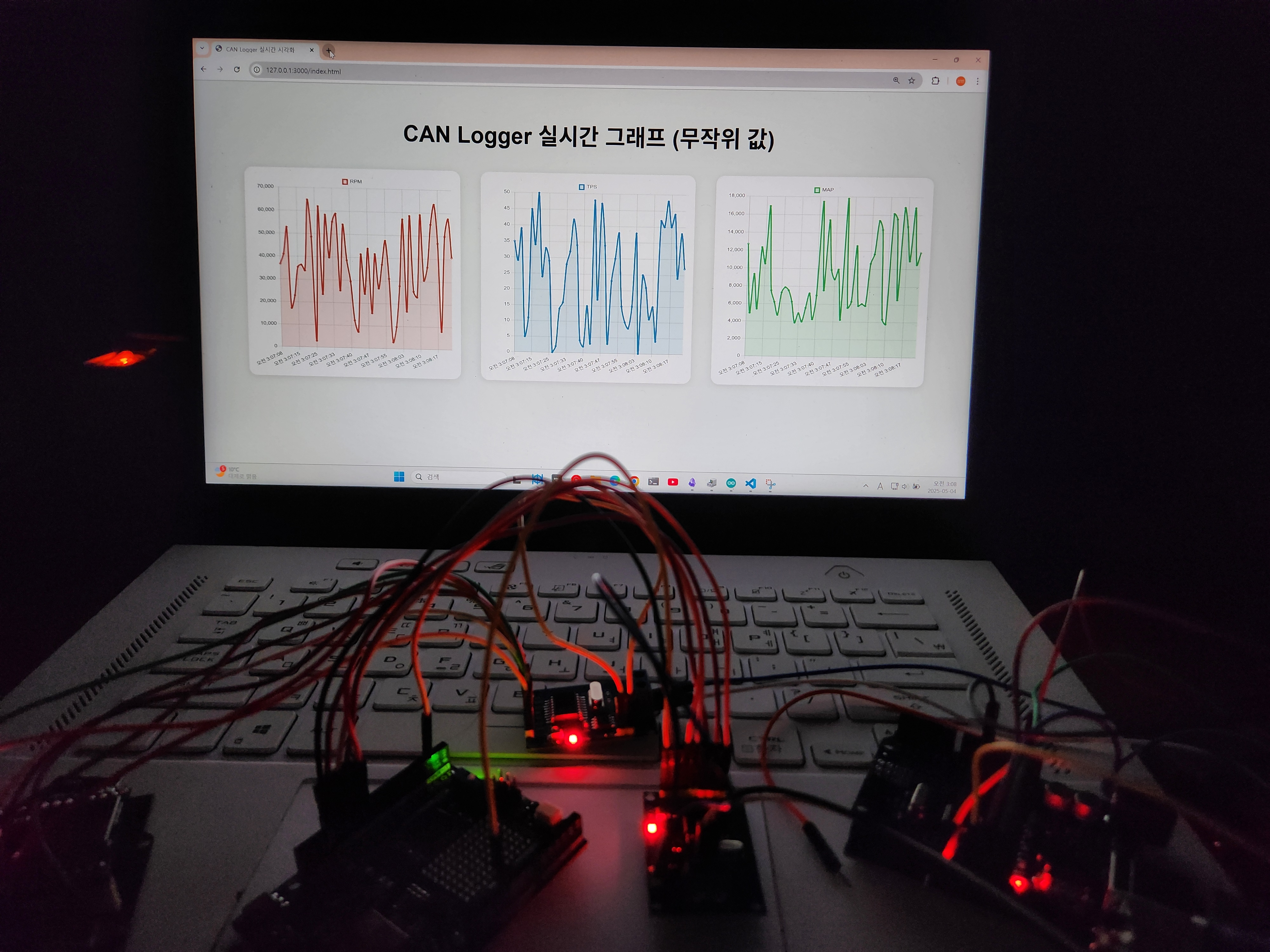

동작사진

---

해결할 일

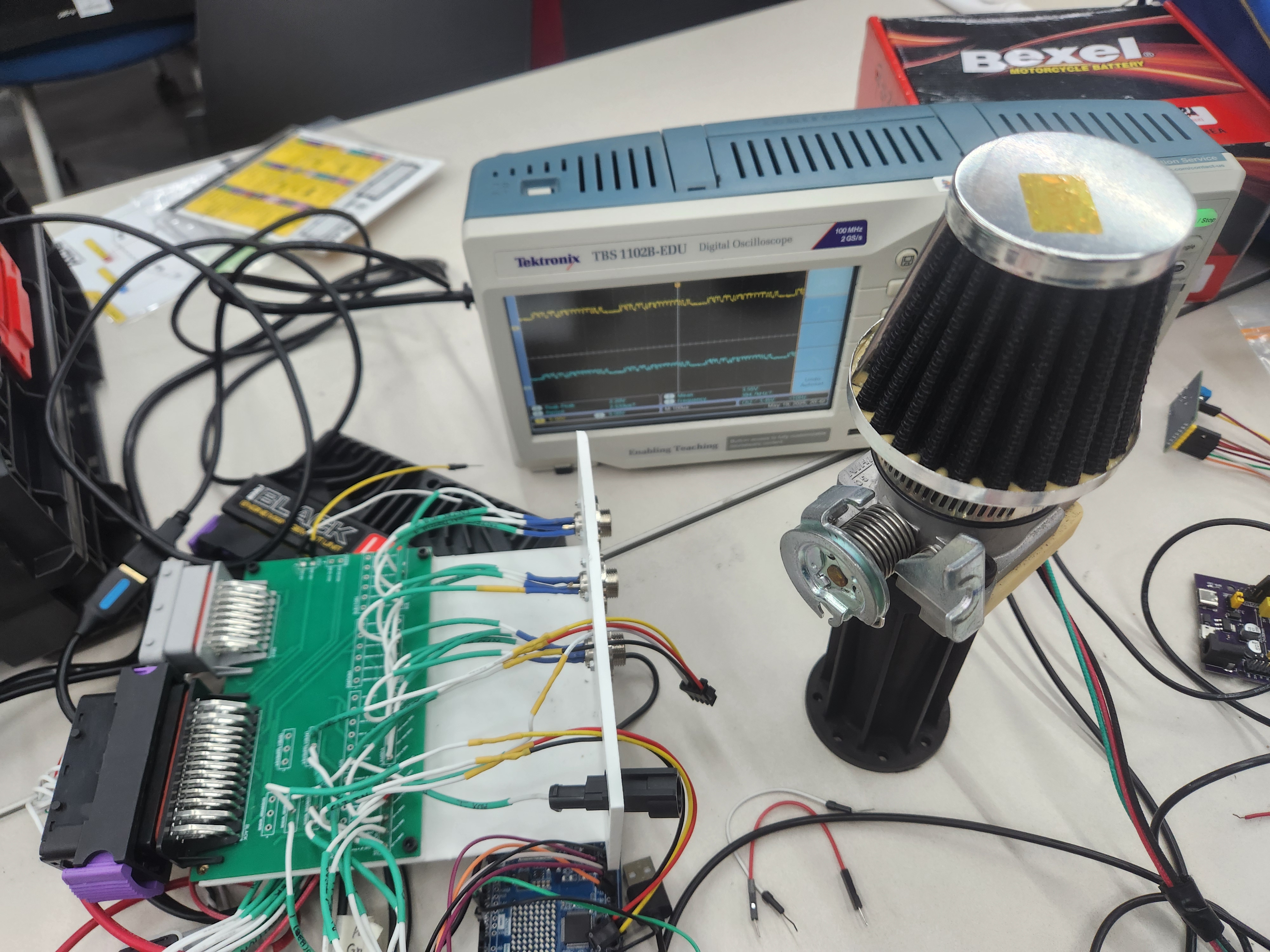

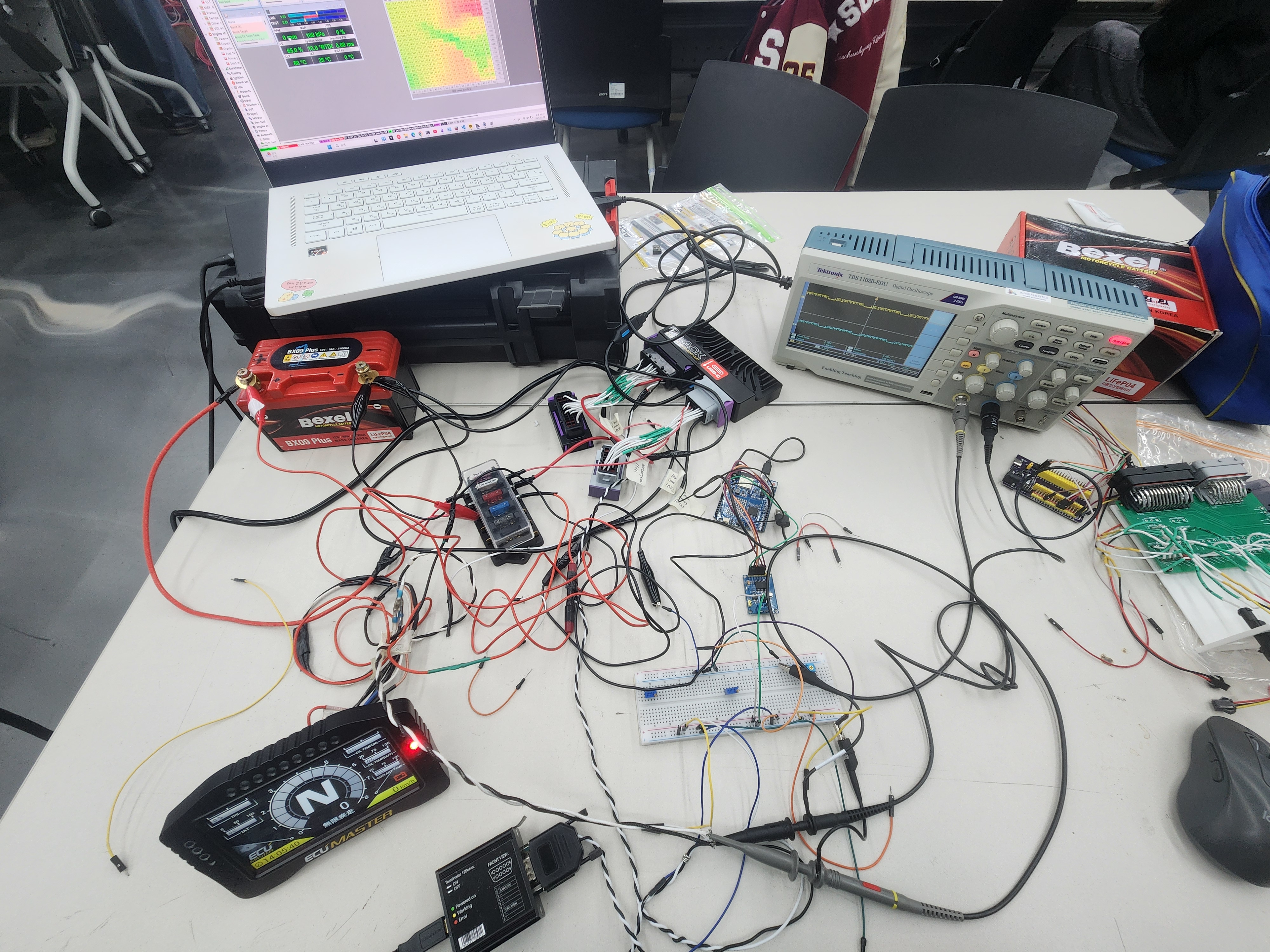

ECU 고문 현장

1. EMU 소프트웨어에서도 CAN BUS를 인식 못 함
2. 오실로로 EMU CAN L, H 찍어보면 미러파가 안 나옴
3. 스로틀 밸브를 열어보면 그건 또 소프트웨어 상에 잡힘 (대체 왜???)

일단은 대체 뭐가 문제인지 모르겠어서 전체 배선부터 완료한 뒤에 다시 시도해 볼 듯

-끗-

5.25

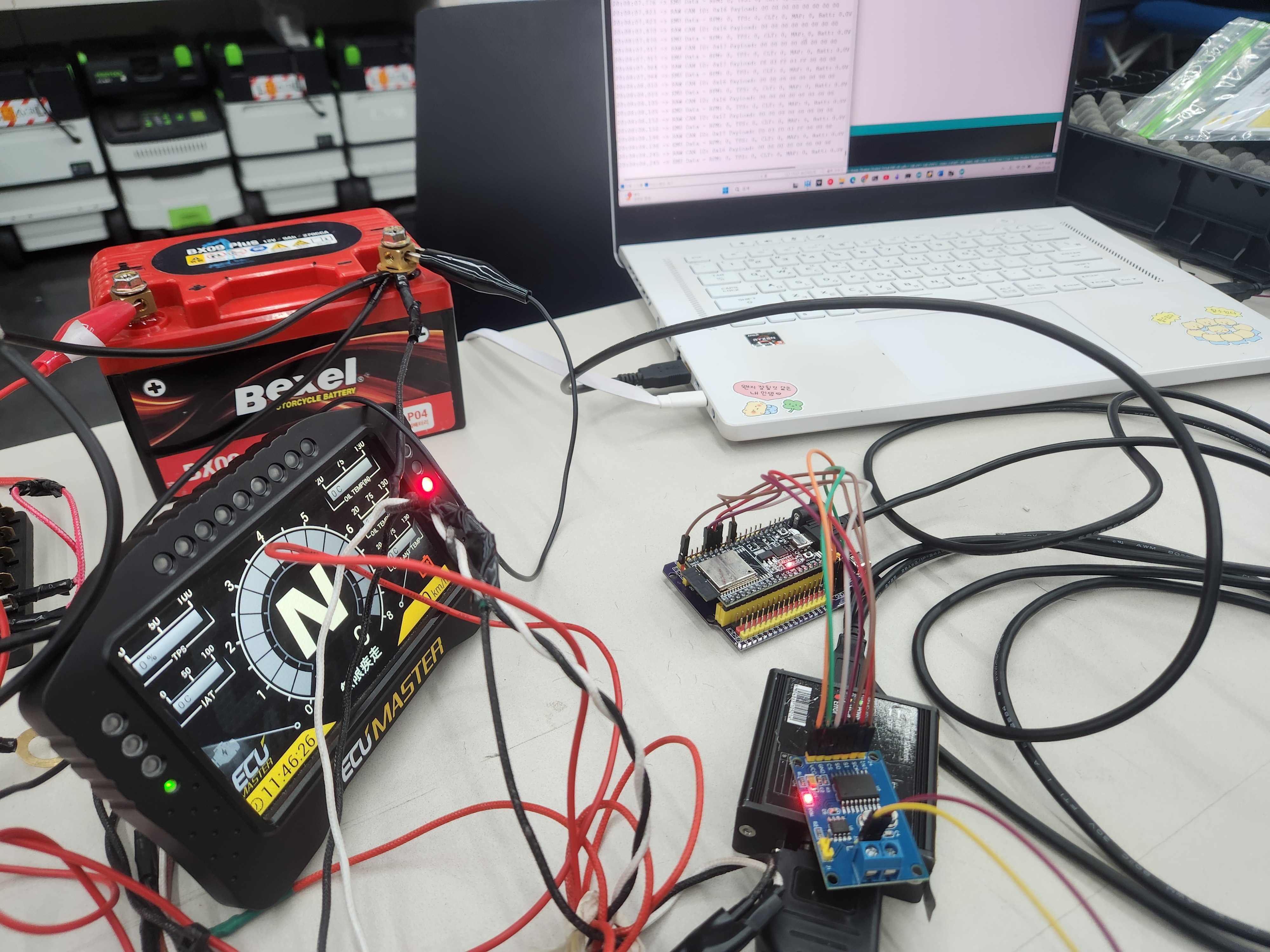

ADU->ESP32 로깅은 되는 듯하다.
지금 걍 EMU 커넥터 쪽에 문제가 있거나
EMU 내부에 문제가 있는 듯?
