여러가지를 동시에 하다보니 이제야 마무리 됐다.
다음주에 첫 시동을 걸어보고, 2주뒤에 실린더에 공압을 넣고 변속이 정상적으로 되는지 테스트 해볼 예정이다.
LCD
FuelCutTime: 인젝터 킬 지속시간
T: 변속 실린더 동작시간
D: 변속 실린더 동작 지연시간(D ms 이후 실린더 동작)
동작시간은 납땜된 가변저항으로 조정
브레드보드
파란색 LED: 실제 인젝터로가는 전류 확인용

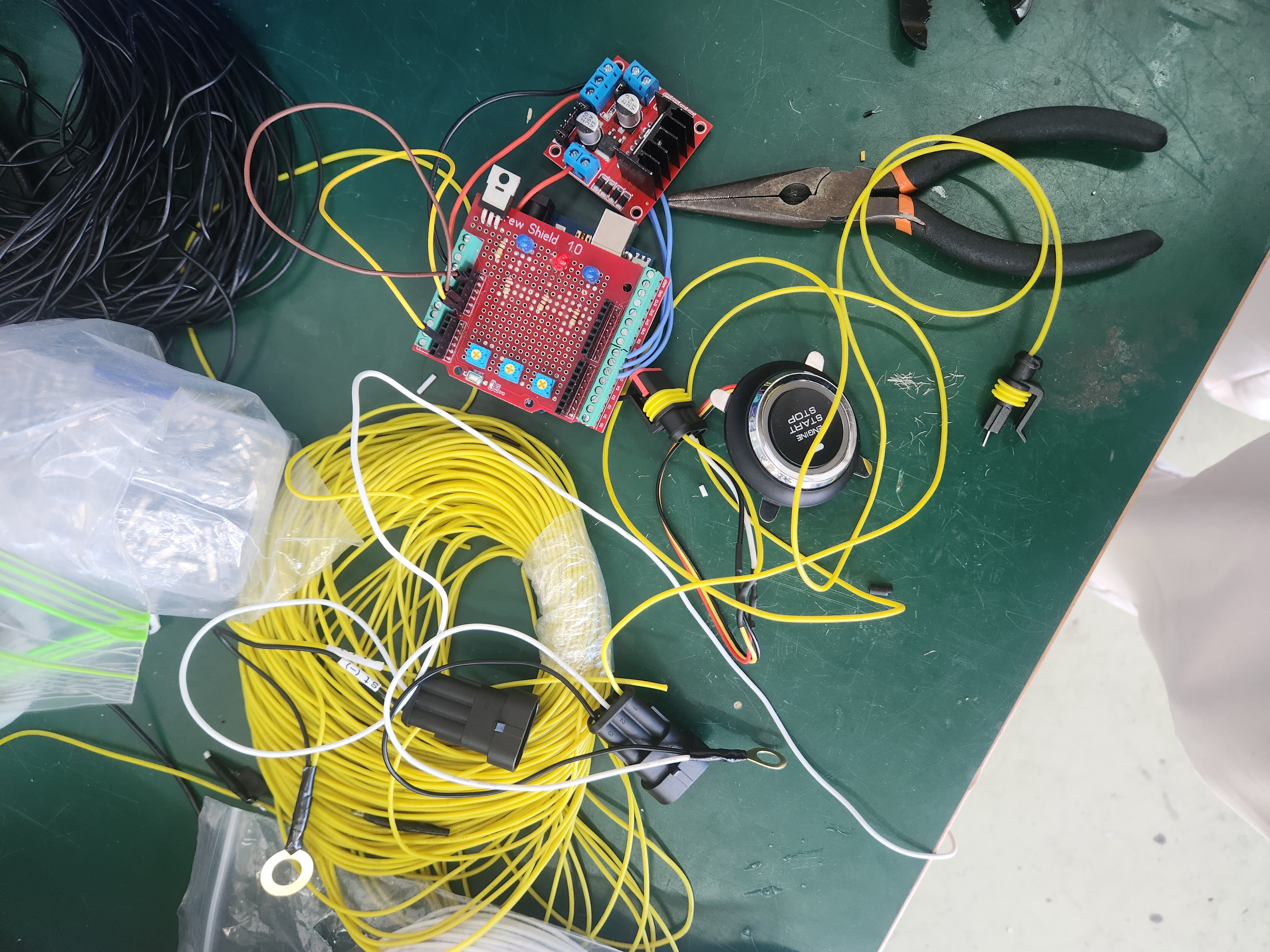

확장PCB
파란색 LED: 공압 실린더 동작 확인용
빨간색 LED: FUELCUT 신호 확인용
스위치
패들쉬프트 방식
0-4단 사이에서만 동작
